Вимірювач витрати газу, ротаметр 191.0003 ABICOR BINZEL

Витратомір захисного газу для пальників дугового зварювання

Витратомір (Gas flow tester) ― прилад, призначений для вимірювання витрати захисного газу (вуглекислого та/або аргону), що проходить через пальник для напівавтоматичного і автоматичного зварювання в захисних газах, а також під час аргонодугового і плазмового зварювання.

Простий і зручний ротаметр для захисного газу (Ar, CO2) особливо актуальний, коли замість балонного редуктора-регулятора витрати газу використовується просто редуктор (кисневий або вуглекислотний) з манометром на виході, який показує не витрату газу, а його тиск.

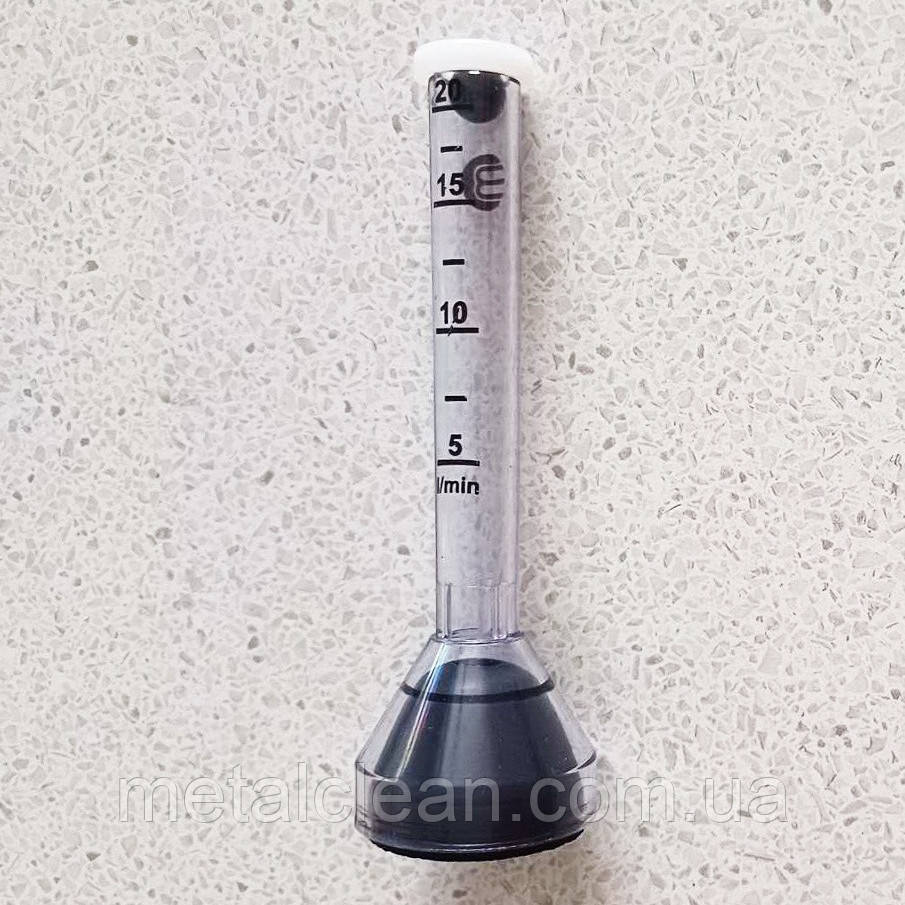

191.0003 Витратомір являє собою конічну калібровану пластикову трубку з кульковим "поплавком" всередині. Захисний газ, проходячи через трубку, огинає поплавок, змушуючи його "плавати" в потоці газу.
Кількість газу, що проходить через прилад в одиницю часу (витрата), визначається за положенням кульки відносно шкали, нанесеної на зовнішньої поверхні трубки. Шкала проградуйована в л/хв.

Для вимірювання і регулювання витрати захисного газу необхідно:

• розташувати газове сопло пальника вертикально вгору;
• притиснути гумовий ущільнюючий конус ротаметра до вихідного отвору сопла пальника;
• відкрити газ вентилем на балоні;
• перевести напівавтомат у положення "тест газ" або відкинути притискні ролики;
• натиснути кнопку керування на пальнику або відкрити вентиль на вентильному TIG пальнику;
• візуально визначити витрату відповідного газу за положенням кульки;
• відрегулювати необхідне значення витрати, обертаючи гвинт редуктора.

Перевагами ротаметру є:

• простота влаштування та використання;
• мала втрата тиску - висока точність вимірювання та низька похибка (2-3%);
• практично рівномірна шкала прямого виміру

191.0003 Gas flow meter
