Гніздо панельне байонетне ABI-IF 35-50

Гніздо байонетне ABI-IF 35-50 на панель зварювального апарату

ABI-IF - умовне позначення групи панельних гнізд (розеток) ABIPLUG.
Insert Female = Panel mounted socket

511.0314 Панельне гніздо ABI-IF 35-50 ABICOR BINZEL (застаріле позначення BEBE 35-50) - це частина быстроразъемного байонетного з'єднання ABIPLUG, яка монтується на панелі обладнання і використовується для підключення кабельного штекера ABI-CM 35-50 з метою передачі зварювального струму від джерела живлення до зварювального інструменту за допомогою кабелю, а також для підключення до джерела зворотного кабелю (заземлюючого затискача - клеми маси).

Гніздо байонетне ABI-IF 35-50 монтується на робочу панель зварювального обладнання номінальним струмовим навантаженням до 300 А з підведенням струмової шини перерізом до 50 мм².

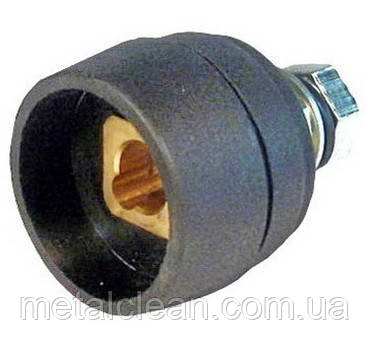

Панельне гніздо ABI-IF 35-50 являє собою латунний корпус, з одного боку якого виконано різьбовий отвір для кріплення болтом наконечника зварювального кабелю або струмової шини.
На іншому кінці корпусу - отвір, який має спеціальну проточку для закріплення в ньому байонетного кабельного штекера ABI-CM.
Корпус поміщений в круглий ізолятор з двох частин, що ізолює його при монтажі гнізда на металеву панель зварювального апарату.
В комплекті також: гальвановкриті плоска і пружинна шайби фіксації болта; гайка і пружинна шайба кріплення ізолятора.
