Гніздо панельне байонетне ABI-IF 50-70

Гніздо байонетне ABI-IF 50-70 на панель апарату

ABI-IF - умовне позначення групи панельних гнізд (розеток) ABIPLUG.
Insert Female = Panel mounted socket

Панельне гніздо ABI-IF 50-70 (старе позначення BEB 50-70) - це частина байонетного з'єднання ABIPLUG, яка використовується для підключення кабельного штекера ABI-CM 50-70 для передачі зварювального струму від джерела живлення до зварювального інструменту, а також для підключення до джерела зворотного зварювального кабелю (заземлюючого затискача - клеми маси).

511.0330 Гніздо байонетне ABI-IF 50-70 ABICOR BINZEL встановлюється на робочу панель зварювального обладнання з номінальним струмовим навантаженням до 400 А з підведенням струмового шини перерізом до 70 мм².

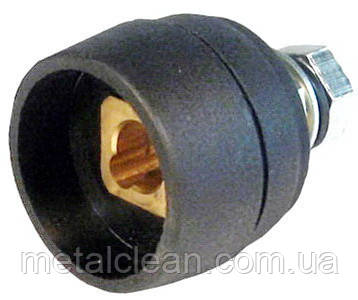

Панельне гніздо ABI-IF 50-70 являє собою латунний корпус, з одного боку якого виконано різьбовий отвір кріплення наконечника зварювального кабелю або струмової шини.
На іншому кінці корпусу - отвір, який має спеціальну проточку для закріплення в ньому байонетного кабельного типу штекера ABI-CM.
Корпус розміщується в круглому ізоляторі з двох частин, що ізолює його при монтажі гнізда на металеву панель зварювального апарату.
В комплекті також: гальвановкриті плоска і пружинна шайби фіксації болта; гайка і пружинна шайба кріплення ізолятора.

Особливості панельного гнізда ABI-IF 50-70:

• висока якість виготовлення;
• струмові частини латунні - відмінна струмопередача;
• якісний ізолятор - електро - та пожежобезпечність;
• надійність з'єднання - фіксоване болтове з'єднання;
• герметичність байонетною пари ABI-IF / ABI-CM;
• простота і зручність монтажу.
