Вимірювач витрати захисного газу, ротаметр 0155716880 ESAB

Витратомір захисного газу для пальників дугового зварювання

Ротаметр (Gas flow tester) призначений для вимірювання витрати захисного газу (вуглекислого та/або аргону), що проходить через пальник для напівавтоматичного і автоматичного зварювання в захисних газах, а також під час аргонодугового і плазмового зварювання.

Простий і зручний ротаметр для захисного газу (Ar, CO2, MIX) особливо актуальний, коли замість балонного редуктора-регулятора витрати газу використовується звичайний кисневий або вуглекислотний редуктор з манометром на виході, який показує не витрату газу, а його тиск.

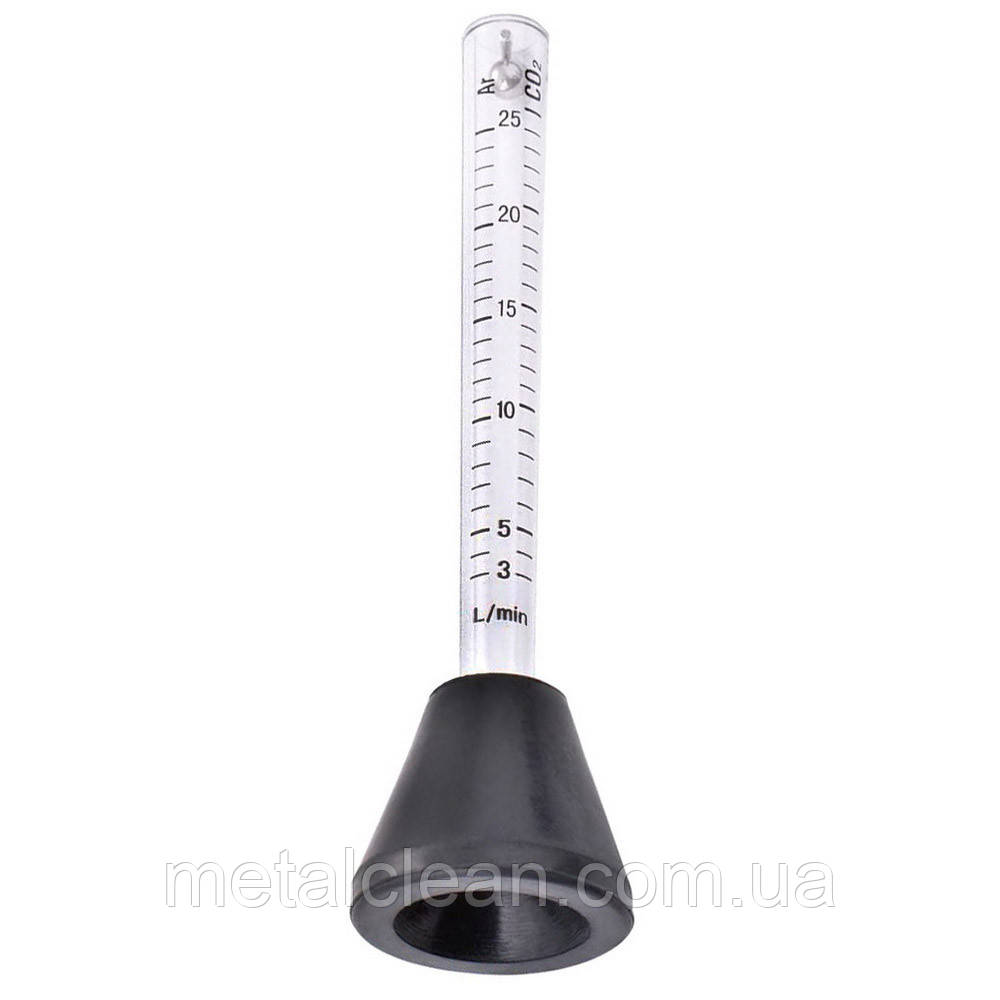

0155716880 Витратомір являє собою конічну калібровану пластикову трубку з кульковим "поплавком" всередині. Захисний газ, що проходить через трубку, огинає поплавок, змушуючи його "плавати" в потоці газу.
Кількість газу, що проходить через прилад в одиницю часу (витрата), визначається за положенням кульки відносно шкали, нанесеної на поверхні трубки. Шкала проградуйована в л/хв.

Для вимірювання і регулювання витрати захисного газу необхідно:

• розташувати газове сопло пальника вертикально вгору;
• притиснути гумовий ущільнюючий конус ротаметра до вихідного отвору сопла пальника;
• відкрити газ вентилем на балоні;
• перевести напівавтомат у положення "тест газ" або відкинути притискні ролики;
• натиснути кнопку керування на пальнику або відкрити вентиль на вентильному TIG пальнику;
• візуально визначити витрату відповідного газу за положенням кульки;
• відрегулювати необхідне значення витрати, обертаючи гвинт редуктора.

Перевагами ротаметру є:

• простота влаштування та використання;
• низька похибка вимірювання (2-3%);
• практично рівномірна шкала прямого виміру

0155716880 Gas flow meter
